Cáp quang OPGW-24 sợi

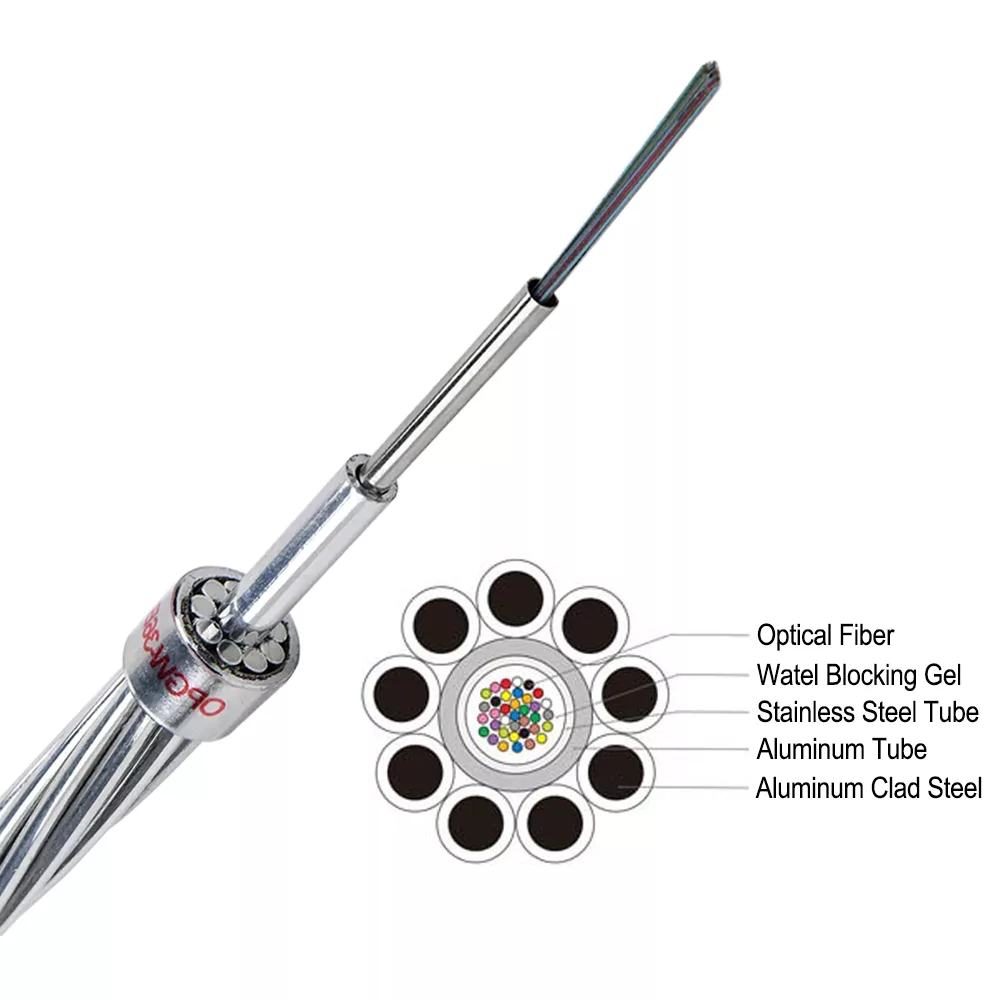

Cấu tạo của cáp quang OPGW

Cáp quang OPGW được thiết kế với cấu trúc đặc biệt nhằm đảm bảo vừa có khả năng truyền tín hiệu quang ổn định vừa chịu được điều kiện môi trường khắc nghiệt của đường dây điện.

Các thành phần chính của cáp OPGW bao gồm:

1. Sợi quang (Optical Fiber)

Bên trong cáp là các sợi quang single-mode, thường sử dụng chuẩn G652D hoặc G655. Các sợi quang này có nhiệm vụ truyền tải dữ liệu với tốc độ cao, suy hao thấp và khoảng cách truyền dẫn dài.

2. Ống chứa sợi quang

Sợi quang được đặt trong ống kim loại (thường là nhôm hoặc thép không gỉ) để bảo vệ khỏi lực cơ học, độ ẩm và sự thay đổi nhiệt độ.

3. Lớp dây kim loại bên ngoài

Bên ngoài lõi cáp là các lớp dây kim loại xoắn, thường được làm từ:

• Nhôm hợp kim (Aluminum Alloy)

• Thép bọc nhôm (Aluminum Clad Steel – ACS)

Lớp này giúp tăng độ bền cơ học và đảm bảo khả năng dẫn dòng điện khi xảy ra sự cố hoặc sét đánh.

4. Lớp bảo vệ

Một số loại cáp OPGW còn có lớp bảo vệ bổ sung nhằm tăng khả năng chống ăn mòn và kéo dài tuổi thọ khi lắp đặt trong môi trường khắc nghiệt.
