Cáp quang ADSS-24 sợi

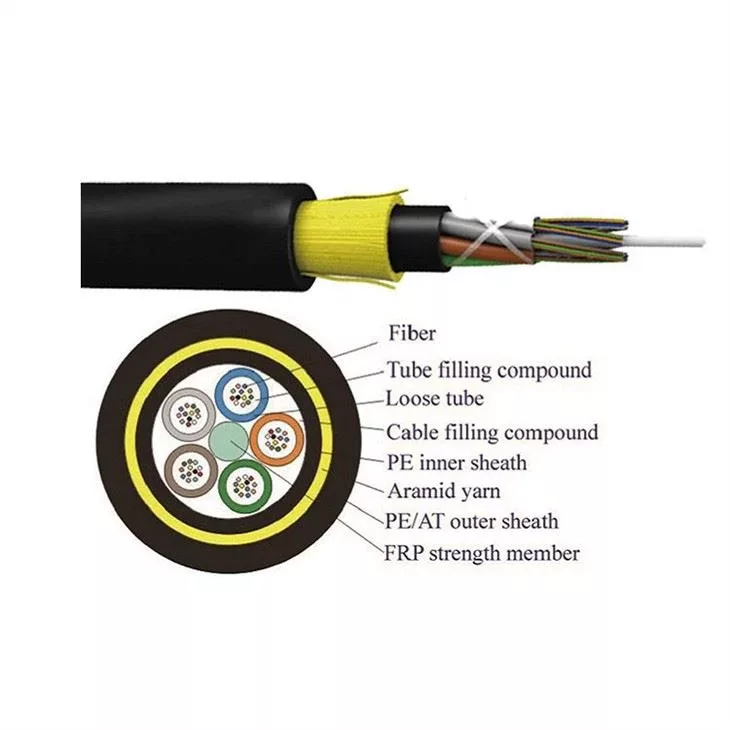

Cấu tạo của cáp quang ADSS

Cáp quang ADSS được thiết kế với nhiều lớp bảo vệ nhằm đảm bảo khả năng truyền tín hiệu ổn định, đồng thời chịu được các điều kiện môi trường khắc nghiệt như gió mạnh, mưa bão hoặc tia UV.

1. Sợi quang (Optical Fiber)

Sợi quang là thành phần quan trọng nhất của cáp ADSS, có nhiệm vụ truyền tải tín hiệu dữ liệu bằng ánh sáng. Các loại sợi quang phổ biến được sử dụng trong cáp ADSS bao gồm:

• G.652D

• G.655

• G.657

Các loại sợi này cho phép truyền dữ liệu với tốc độ cao, suy hao thấp và khoảng cách truyền dẫn dài.

2. Ống lỏng chứa sợi quang (Loose Tube)

Các sợi quang được đặt trong các ống lỏng làm từ vật liệu nhựa có độ bền cao như PBT (Polybutylene Terephthalate).

Chức năng của ống lỏng:

• Bảo vệ sợi quang khỏi lực cơ học

• Giảm ảnh hưởng của sự thay đổi nhiệt độ

• Cho phép sợi quang co giãn tự do

Bên trong ống thường có gel chống ẩm để bảo vệ sợi quang khỏi nước và độ ẩm.

3. Lõi gia cường trung tâm (FRP)

Ở trung tâm cáp thường có thanh gia cường FRP (Fiber Reinforced Plastic).

Đặc điểm của FRP:

• Độ bền cơ học cao

• Trọng lượng nhẹ

• Không dẫn điện

Thanh FRP giúp tăng độ cứng cho cáp và hỗ trợ cáp chịu được lực kéo khi treo trên khoảng vượt dài.

4. Vật liệu chống nước

Để đảm bảo độ bền lâu dài, cáp ADSS được trang bị các vật liệu chống thấm như:

• Gel chống nước

• Băng chống thấm nước

• Sợi chống nước

Những vật liệu này giúp ngăn nước xâm nhập vào bên trong cáp, đảm bảo hệ thống truyền dẫn hoạt động ổn định.

5. Lớp sợi gia cường Aramid

Bên ngoài lõi cáp là lớp sợi Aramid (Kevlar) có độ bền kéo rất cao.

Vai trò của lớp sợi Aramid:

• Chịu lực kéo chính của cáp

• Giúp cáp tự treo trên khoảng vượt giữa các cột điện

• Chống rung động do gió

Nhờ lớp sợi này, cáp ADSS có thể lắp đặt trực tiếp trên các cột điện mà không cần dây chịu lực bổ sung.

6. Lớp vỏ bảo vệ ngoài

Lớp ngoài cùng của cáp ADSS thường được làm từ Polyethylene (PE) hoặc AT sheath (Anti-Tracking).

Chức năng của lớp vỏ ngoài:

• Chống tia UV

• Chống mài mòn cơ học

• Chống phóng điện bề mặt khi lắp đặt gần dây dẫn điện
